◆ JA1CP's 山岳運用に超軽量フルサイズ50MHzデルタループ◆

 ・写真をクリックすると大サイズで表示します。



山岳運用等に超軽量で携帯できる仕舞寸法30cmのフルサイズ50MHz用デルタループアンテナ
・組立図に従い簡単に組み立て(1分位)出来るように設計。
エレメントは2m長のステンレス製ロットアンテナを、給電部にはバランを使用、無調整で48〜53MHz帯でSWR1.5以下をカバー
本アンテナの利得はダイポールに比べ約+3dbあり2エレHB9CVに匹敵する性能。
注意:本ロットアンテナは雨に濡れたまま放置されると可動部の動きが悪くなることがあります。

特徴

・アンテナ形状: フルサイズ(1λ)デルタループ型
1エレ給電部: 1:4バラン使用
・VSWR: 48〜53MHz 1.5以下、50Ω M-R接栓
・耐入力: 50W 以下
・エレメント: 2mステンレス製ロットアンテナ および ステンレスワイヤー
仕舞寸法: 30cm
・使用マスト: 32φ以下
・質量: 約430g
固定用として長期の使用は対候性等で推奨できません。

※ロットアンテナは雨に濡れたまま放置されると可動部の動きが悪くなることがあります。

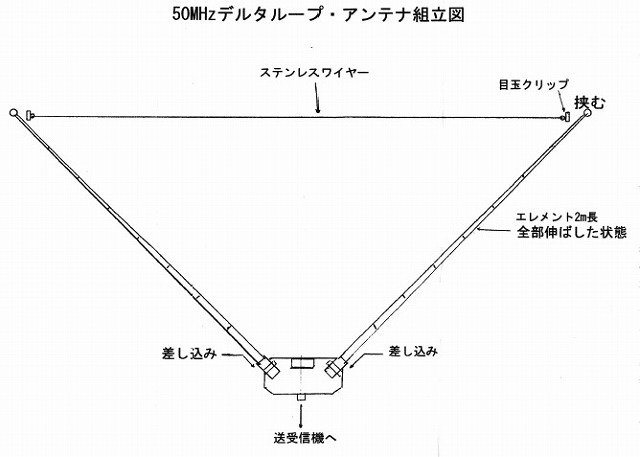

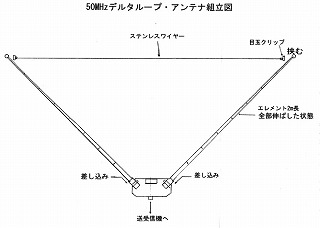

アンテナ組立図。特に難しい作業はありません。

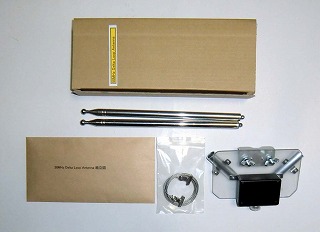

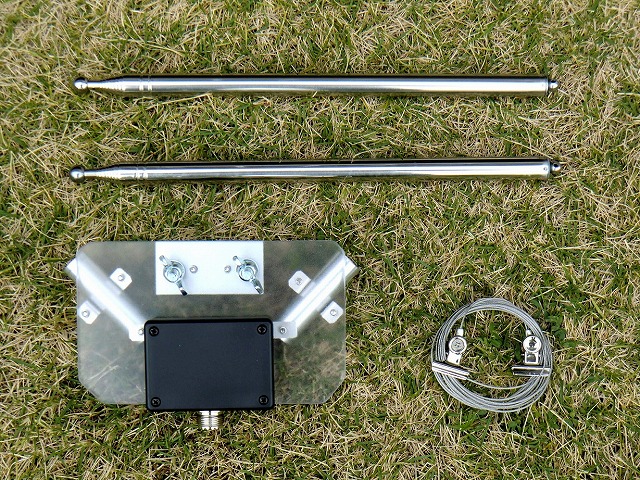

エレメント(ロットアンテナ、給電部、目玉クリップ付きステンレスワイヤー一式。

仕舞い寸法 30cm
給電部にロットアンテナを取り付け

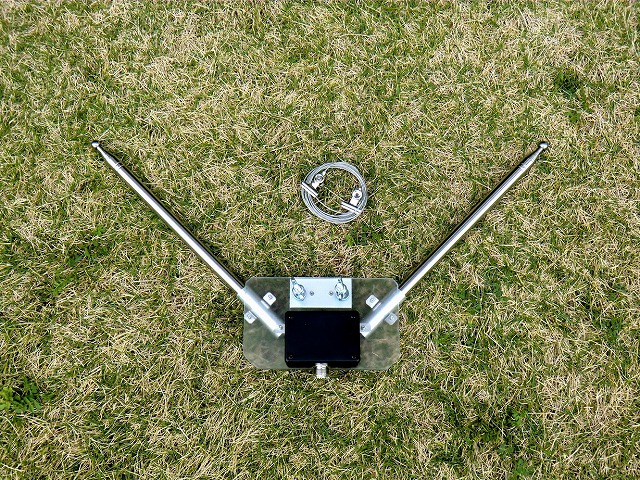

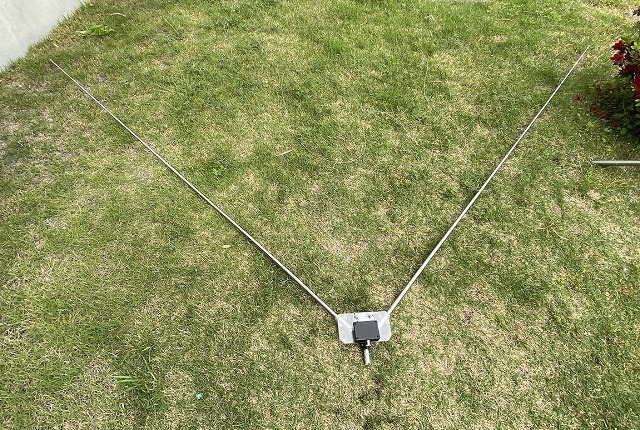

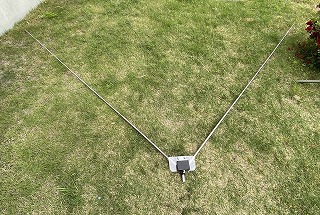

ロットアンテナを伸ばした状態

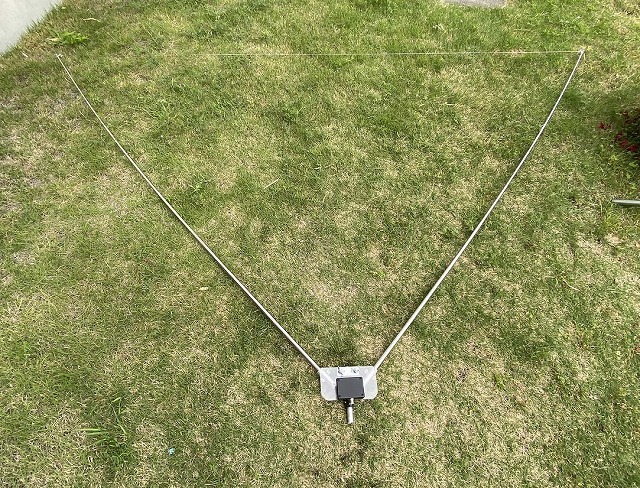

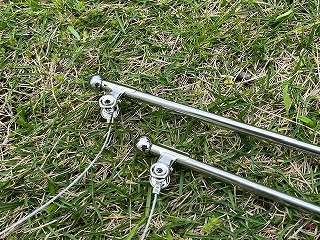

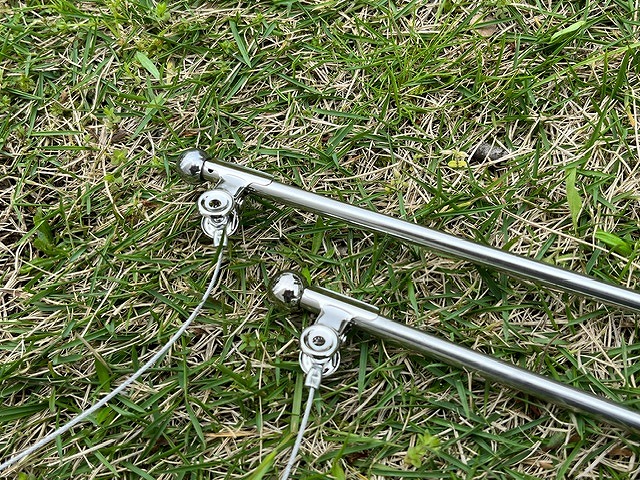

ロットアンテナの先に目玉クリップ取り付け

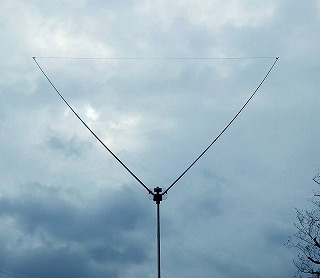

完成したアンテナ

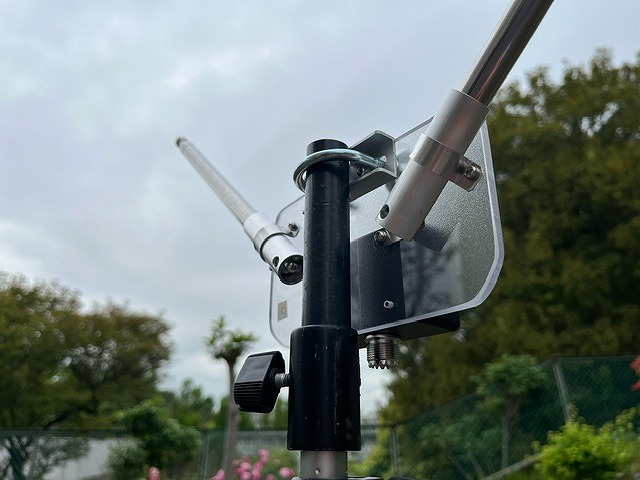

32φ以下のポールにUボルトで固定します。

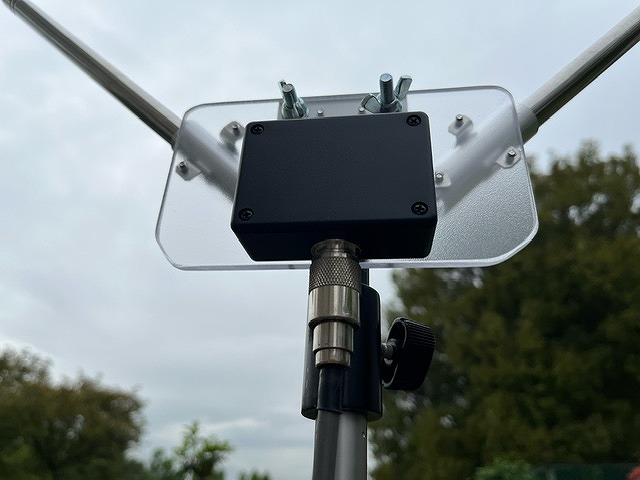

M型同軸ケーブルを接続します。

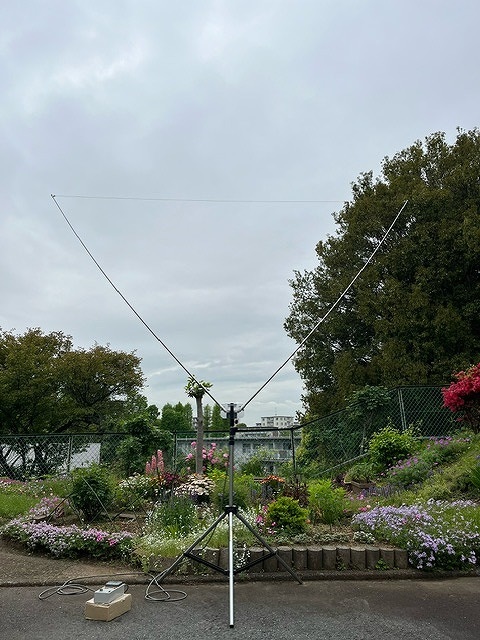

高さ1m時のアンテナの様子

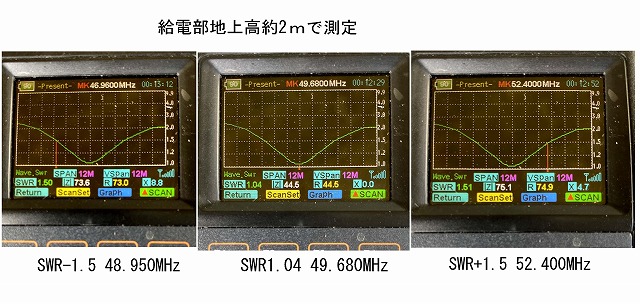

SWR測定値(高さ2m時)

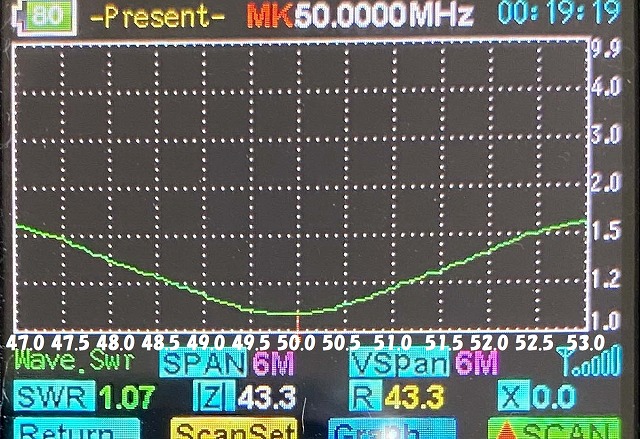

SWR特性(高さ2m時)

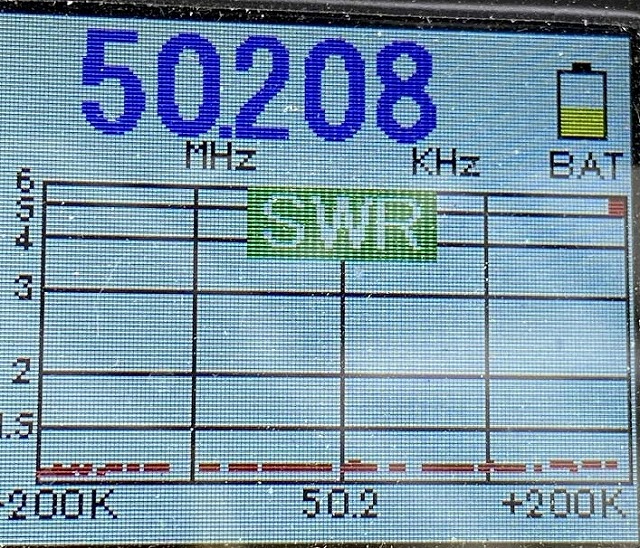

SWR特性(高さ1m時)

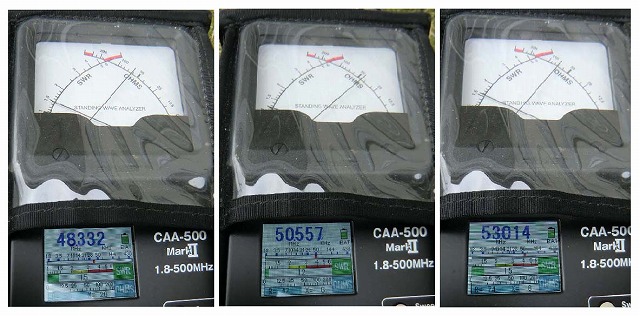

SWR特性(高さ1m時)
・50.0〜50.5MHz --- SWR 1.1以下
・50.5〜51.0MHz --- SWR 1.2以下

※周囲に建物がある場合、影響を受けることがありますのでご注意ください.

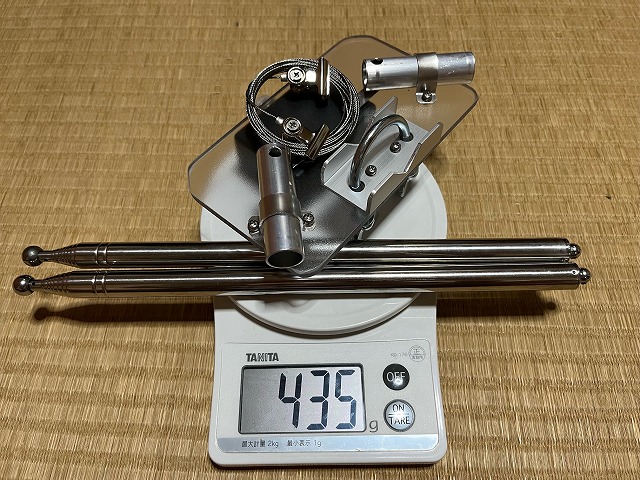

質量はエレメント、Uボルト全て込みで435g

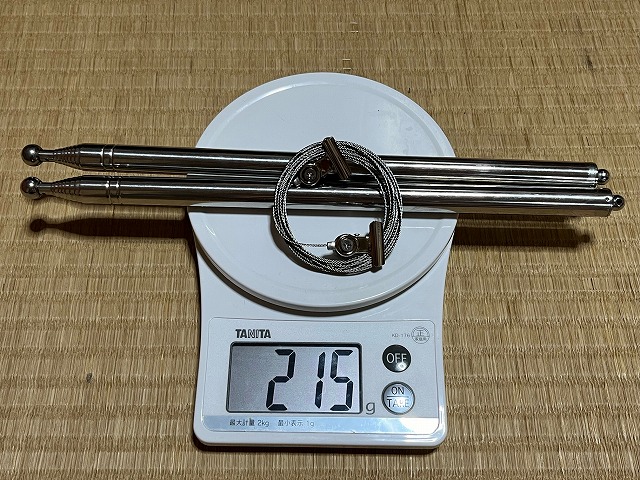

エレメントと目玉クリップ(ステンレスワイヤー)のみで215g

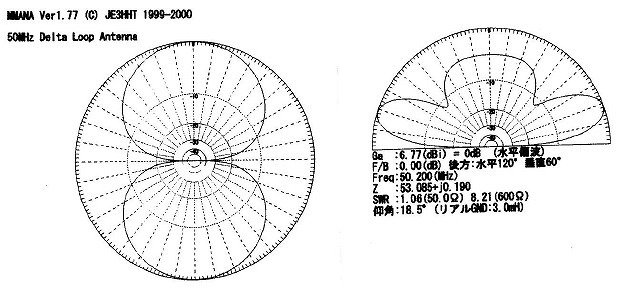

MMANAでシュミレート(JA1CPさんご提供)
 個人コール、クラブコール及び記念局などで本アンテナを使用した場合は、QSLカードに本アンテナの名前を記入しております。
