◆ JA1CP's 1200MHz 5ele軽量F9FTアンテナ ◆

　・写真をクリックすると大サイズで表示します。

　2008年ハムフェアの「Qubical Quad Club」のブーツで1200MHz 13ele F9FT軽量アンテナが飾られており、JQ1GLJ)熊谷さんが入手されました。私も入手したかったのですがブームが長く既に、クリエート製の18ele八木を所持しておりました。以前、筑波山移動時に、関東UHFコンテストに参加したのですがモービルアンテナだけで、結局18ele八木は使用しませんでした。結構遊べましたが、18ele八木は飛びはよいものの手軽でなくまたビーム幅が狭い。出力最大1Wまでであり、やはりゲインが欲しいところ。手軽なアンテナで5ele程度のものが欲しく、JA1CP)入谷さんに相談させていただいたところ試作機を製作いただきました。

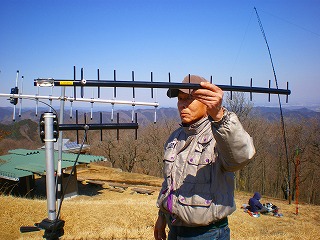

・1200MHz 13ele F9FT軽量アンテナを入手するJQ1GLJ)熊谷さん
・1200MHz 5ele軽量F9FTアンテナ質量測定の様子

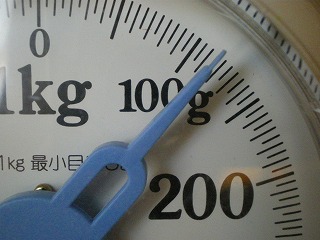

・アンテナの質量 115g

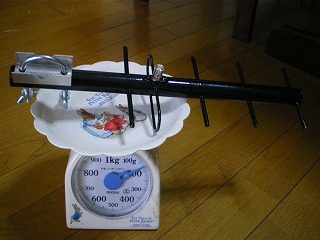

・1200MHz 5ele軽量F9FTアンテナ質量測定の様子(Uボルト類を含む)

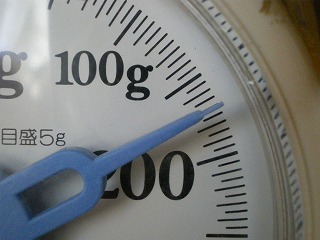

・アンテナとUボルト類込みで170g

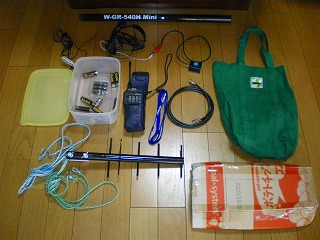

・移動グッツ(ポール用に釣竿、FT-104ハンディー機とヘッドセット、BNC型同軸ケーブルなど)
・アンテナを収納するためにダンボール箱を加工しました。

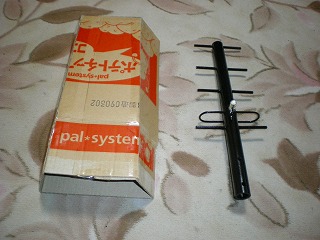

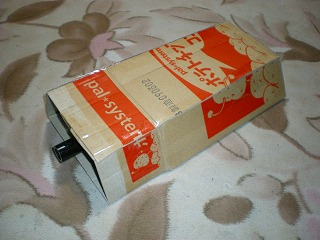

・ダンボール箱にアンテナを収納した様子

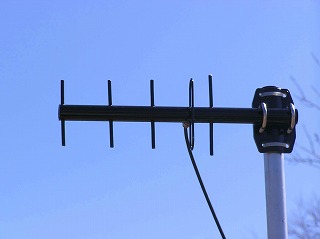

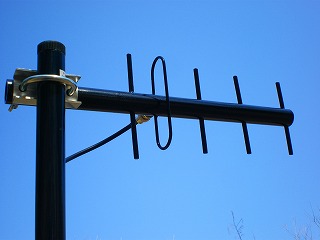

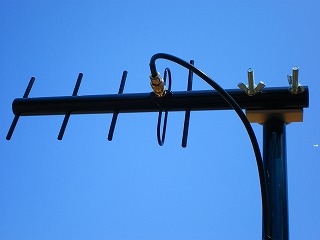

○特徴・ブームは塩ビ(よって軽量) ・ブーム長 33cm ・5eleなので超可愛いアンテナ・ハンディー機を持ったままアンテナを左右に振ることが容易・質量170g以下(Uボルトカナグ付き)で軽量・SWRは、1,290～1,300ＭＨｚで1.2以下 (JA1CP)入谷さんからの情報) ・横浜市港北区日吉ケ丘公園移動
・横浜市港北区日吉ケ丘公園移動・釣竿でブームを固定
・横浜市港北区日吉ケ丘公園移動横浜市港北区新羽町とQSO、 5ele F9FTで、自RS59、相RS59 ホイップアンテナで、自RS53、相RS53 大雑把ですが、パターンは半値巾50度程度と感じました。
・ MMANＡでのパターンは半値巾50度位です。 (JA1CP)入谷さん情報)

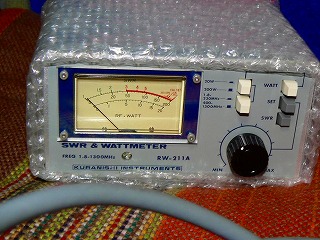

・1,290～1,300ＭＨｚでSWR測定、1.2以下 (JA1CP)入谷さん情報) * 私は1200MHz以上のSWR計を所持しておりません hi

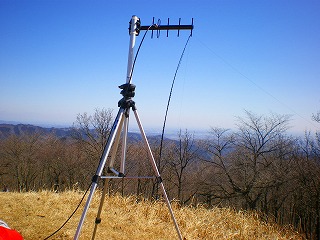

・東京都八王子市陣馬山山頂移動三脚に取り付けて運用


・この日は横須賀市とQSOできました。

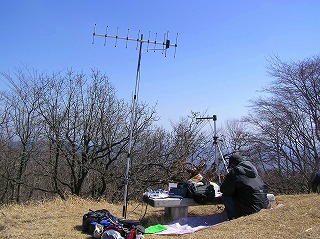

・13ele F9FTアンテナと、5ele F9FTアンテナ

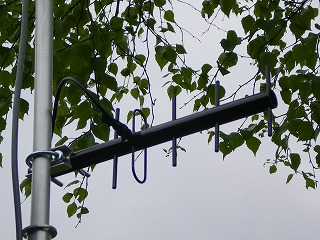

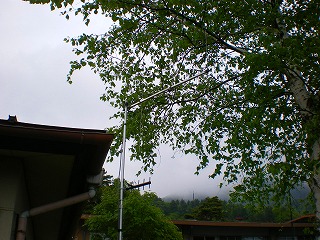

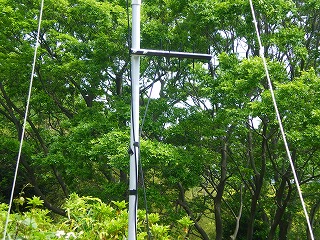

・群馬県多野郡神流町移動ポールの途中に取り付けました。群馬コンテストに参加。

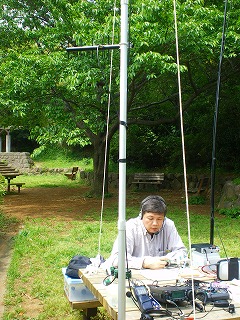

・09年5月4日神奈川県横浜市港北区鯛ケ崎公園国際QRPデー 8J1Pで使用。

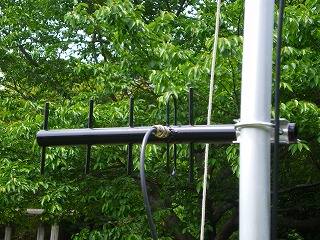

・釣竿でも、ポールの途中でも簡単に取り付けられるのが便利です。またブーム長が短いので取り付け後のポールの傾きを心配する必要がありません。

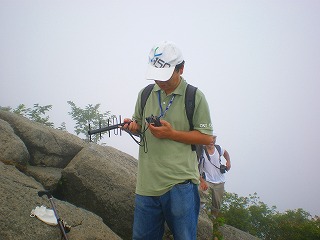

・09年8月9日茨城県つくば市筑波山山頂移動ハンディー機、アンテナ片手で運用

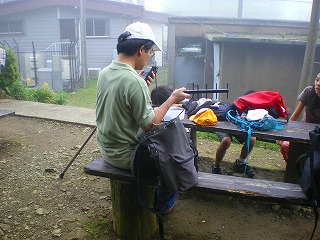

・09年8月9日茨城県つくば市筑波山山頂(女体山山頂)移動ハンディー機、アンテナ片手で運用群馬県吾妻郡草津町移動 JQ1GLJ/1 熊谷さんとQSOすることができました。ホイップアンテナではお互い入感しませんでした。

　軽量であり、組立性抜群、8J1P特別記念局でも使用でき大変満足しております。打ち上げ角も低いため遠距離通信も楽しむことができてFBです。モービルアンテナ、2eleHB9CV、2段コーリニアGP、1LOOPアンテナとも比較してみましたが、他のアンテナはそれなりの質量、組立に時間を費やさなければならないため、お手軽でかつ、遠距離通信を楽しむには本アンテナが一番と思います。

こちらの移動地神奈川県足柄下郡湯河原町「こちらの設備 IC-910(1W)、4.5mh」

○(神奈川県横浜市港北区　１０ｗ)

　
アンテナ名

ＲＳ

ＲＳ（相手）
　

　 JA1CP's 5ele F9FT ５７５３　

　ホイップANT －－　

　モービルANT ５１４１２ｍｈ

　個人コール及び私達グループで運用（国際ＱＲＰデー特別記念局８Ｊ１Ｐ）し本アンテナを使用した場合は、ＱＳＬカードに本アンテナの名前を記入しております。
