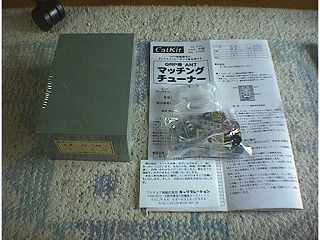

・マッチングチューナのキット一式
　（ケースは付属していません）

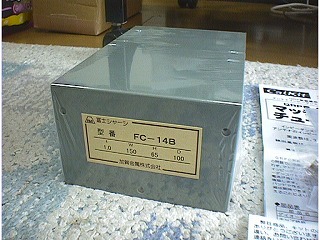

・ケースはＥＱＴ−１の大きさに合わせて　富士シャーシ　ＦＣ−１４Ｂを
　選びました。

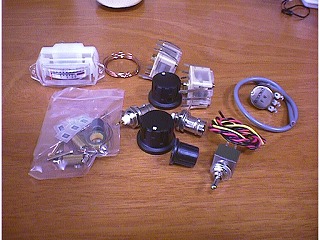

・キットの中身

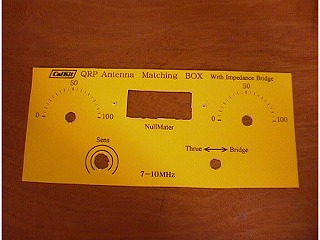

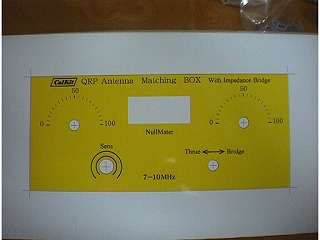

・富士シャーシ　ＦＣ−１４Ｂの大きさに合わた表示
　（付属品ではありません。好みに合わせて製作します）

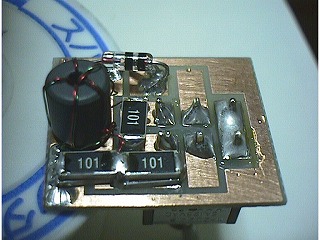

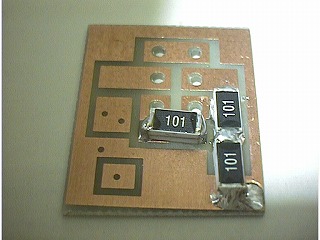

・ブリッジ部分の１００Ω抵抗を２個（５０Ω）を３個取り付け。

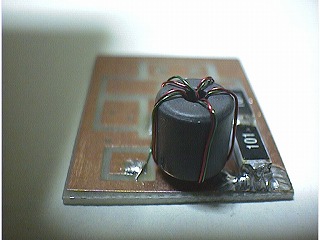

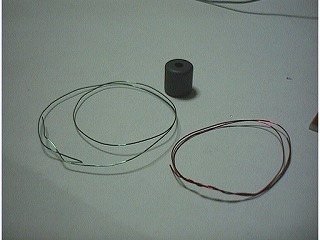

・フェライトビーズに０．２ｍｍウレタン線２本を使用。




・ウレタン線をよくよじって５回巻き、先を紙やすりで削りテスターで
　導通を確認し、プリント板に実装します。

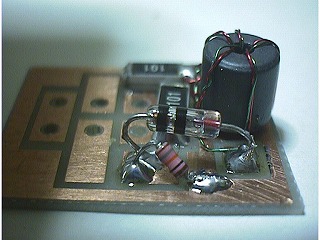

・ダイオード、コンデンサを取り付けます。

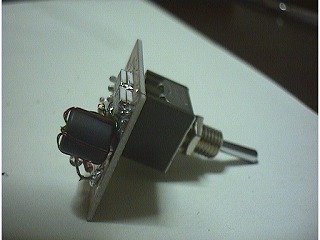

・インピーダンス検出回路の製作、完成。

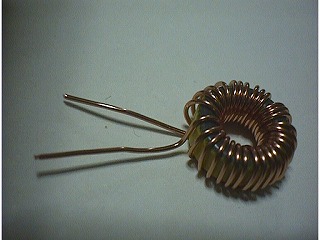

・Ｌに、０．６ｍｍのウレタン線を２４回巻き付けます。詰めて巻き付けると
　丁度いい具合に納まります。先を紙やすりで削りテスターで
　導通を確認しておきます。

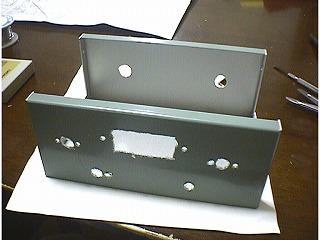

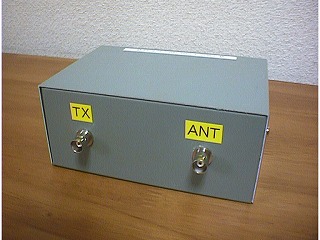

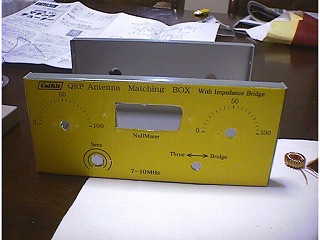

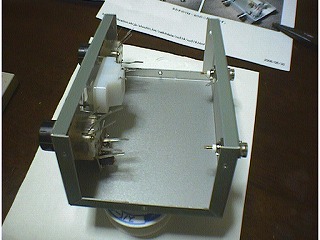

・富士シャーシ　ＦＣ−１４Ｂを加工します。背面側にＢＮＣコネクタ
　（ＴＸ／ＡＮＴ）２個分も加工しておきます。






・ケースにメータ、スイッチ、ＰＶＣ（ポリバリコン）等を取り付けます。

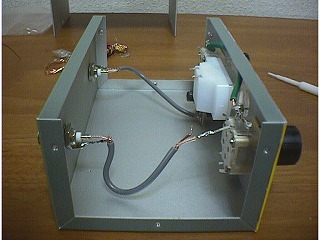

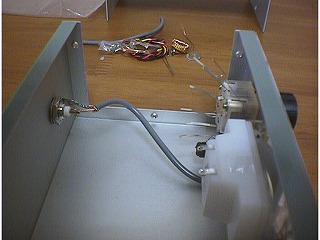

・ＢＮＣ（ＴＸ）とプリント板間を同軸ケーブルで接続します。

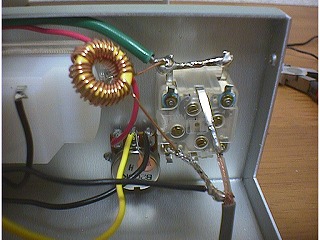

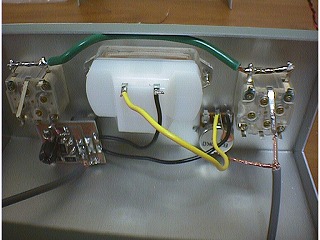

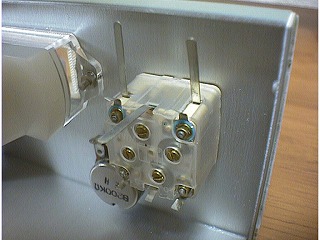

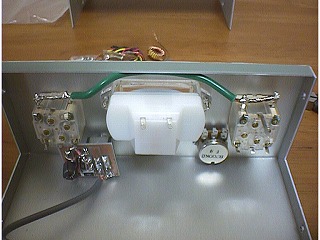

・ＰＶＣ（ポリバリコン）のＢ／Ｃ端子を太めの線で接続します。




・ＢＮＣ（ＡＮＴ）とＰＶＣ（ポリバリコン）のＡ端子間を同軸ケーブルで接続します。
　この時点ではアースはまだ接続していません。

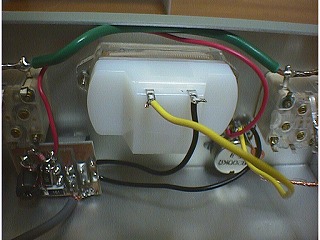

・メータを結線します（ポリバリコン右をハンダコテで少し焼いてしまった（笑




・ＶＲ（可変抵抗）とプリント板間を接続します。

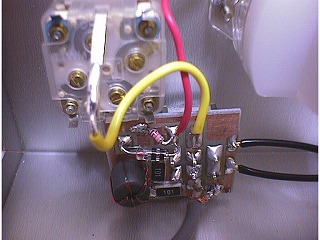

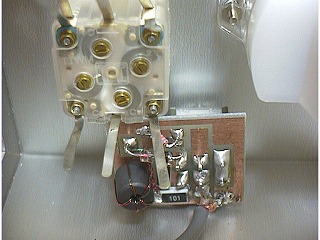

・ＰＶＣ（ポリバリコン）Ａ端子とプリント板間を接続します。

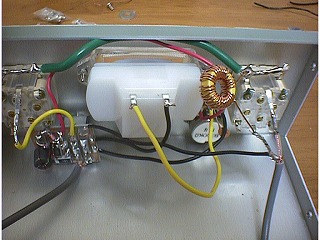

・Ｌを取り付けます。

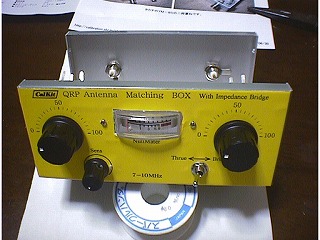

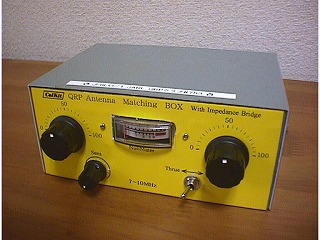

・ケースの蓋（ふた）をして完成（ラベルは７−１０ＭＨｚとなっていますが７−１４ＭＨｚが正解です）

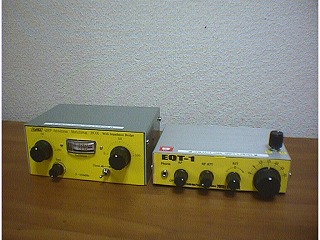

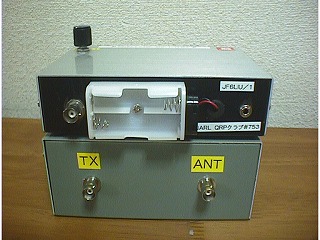

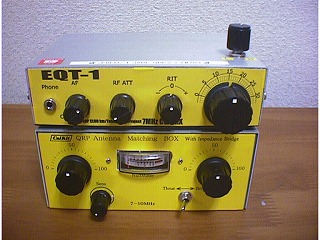

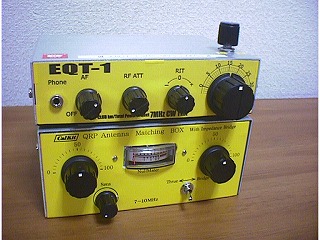

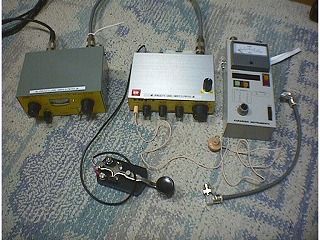

・ＥＱＴ−１とベストマッチ。

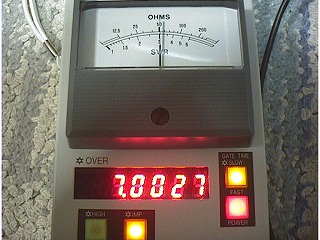

・ＱＲＰチューナの動作をチェックしました。

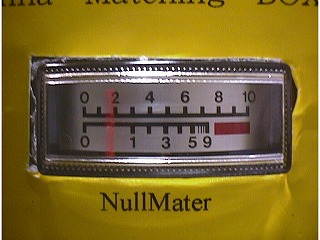

・目的の周波数のインピーダンスが５０Ω時以下の表示となります。

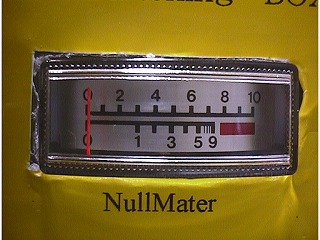

・５０Ωで整合時のメータの位置。




・ＥＱＴ−１（他の３Ｗ以下のＲＩＧでも可）で
　１．ＳＷをブリッジ側にする。
　２．感度調整（ＶＲ）を中心付近にする。
　３．ＥＱＴ−１（ＲＩＧ）よりキャリア信号を送出、ＶＲがフルスケール（最大の振れ）に調整。
　４．２つのＰＶＣで、メータが最小となるよう調整（最小で５０Ω整合）。
　５．運用時には、ＳＷをスルー側にする。

　感想

★ここが良かった、よさそうな点★
・本マッチング回路で、コイルの巻数、バリコンの容量変更で他のバンドへの流用が可能。
・EQT-1のように100mWクラスのQRPpでも調整が容易(これは嬉しい)。
・他のキットも同様だが、回路毎に製作ができるように工夫されており、回路図を参照しながら製作するので頭にイメージが残りやすい。
・ＳＷがプリント板に時下付けできて余計な配線をせず作業が楽。
・０．２ｍｍのウレタン線（赤、みどり）で２色用意されており接続先がわかりやすい。
・出力インピーダンス２．５ｋΩで、ＤＰ（ダイポール）アンテナを整合（極力５０Ω）に調整するにはもってこいの一品（これで周囲の影響があったとしても気軽に運用（移動）すくことができる。

★ここが気になる、よくないと思われる点★
・仕様で、折角100mWでもチューナの機能を満たしているので取扱説明書にもっとPR(記述)してもよいと思いました。
・１００Ω２個付けはやはり面倒（５０Ωにするため仕方がないのですが）。
・インピーダンス検出回路の製作で、ダイオード、コンデンサの取り付け記述がなかった。（４）、（５）の間にあるとよいと思う。また親切心？でダイオードの向きはあってもいいかも。
・ＰＶＣ（Ｂ端子、Ｃ端子）同士を太い線材で接続。。とありますがその線材がキットに含まれておらず自前の線を使用した。
・マッチング回路の製作で、メータ、ＶＲの接続方法の記述（確かに回路図を見ればよいのですが）がなく、途中から製作に悩んだ。インピーダンス検出回路から細かく製作方法が記述されていますが途中で「尻切れトンボ」のような説明文となっているように思える。
（製作できないという意味ではありませんので念のため、簡単に製作することができました）
・価格が若干、高いように思える。4〜4.5k程度だと嬉しい。

これからは実際にＥＱＴ−１にＱＲＰチューナを接続し移動運用してみたいと思います。
実運用しましたらまたレポートしていきます。
