QRP RIG編

◆ QRP RIG編 ◆

　QRP 出力5W以下、QRPp 出力0.5W以下となります。
　電力は小さいですが、コンディション次第ではQROと同等な信号でQSOすることが可能です。

　* 現在、使用しているRIGを掲載してみました。

　　写真をクリックすると大で表示します。

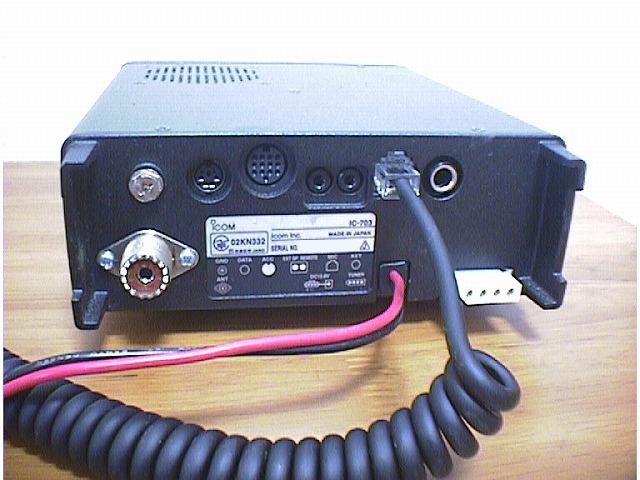

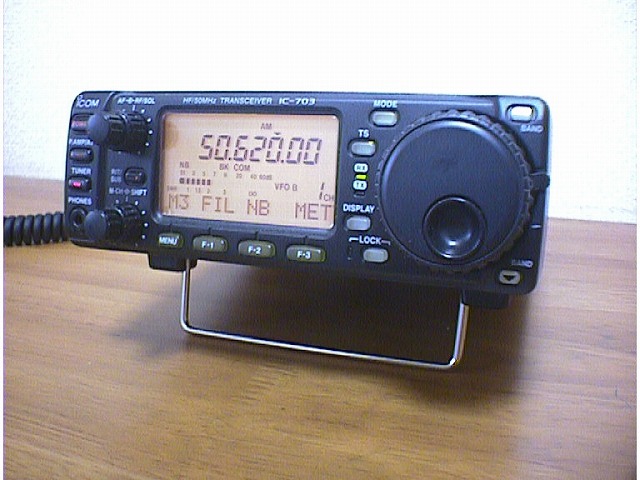

★ ICOM製 IC-703 ★

・周波数帯 1.9M～50MHz帯
　(オートチューナ内蔵)
・モード SSB/CW/AM/FM
・出力 0.1～10W段階
・消費電力受信時 300(mA)/
　　　　　　　送信時 3.0(A)10W時/2.0(A)5W時
・入力電圧範囲 9-15.87(V)
・質量 1.8(kg)実測(本体のみ)

・マイクはモジュラータイプ(前面、背面2箇所)
・電鍵は標準ジャック

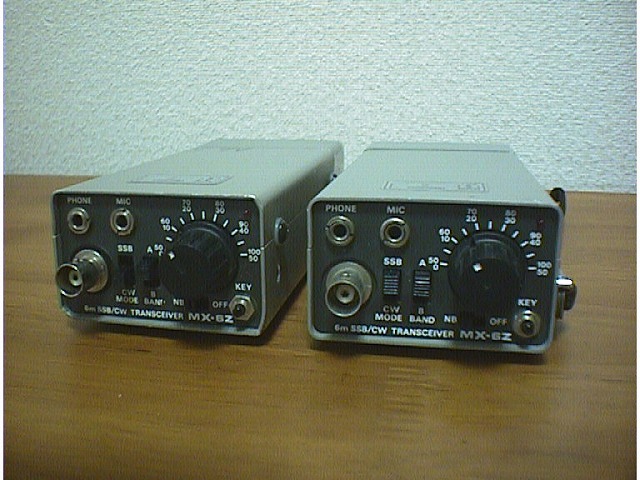

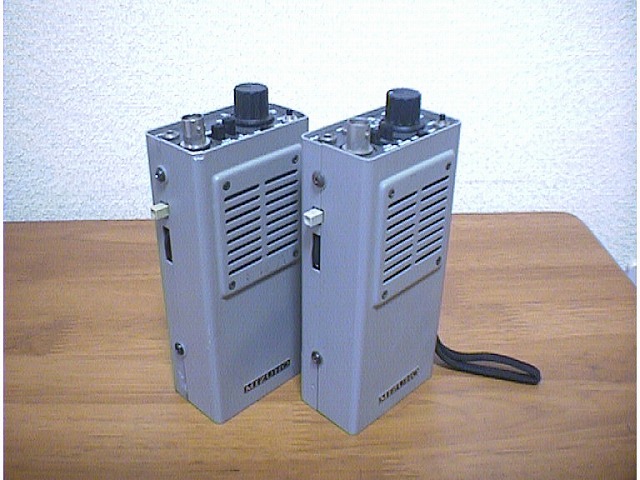

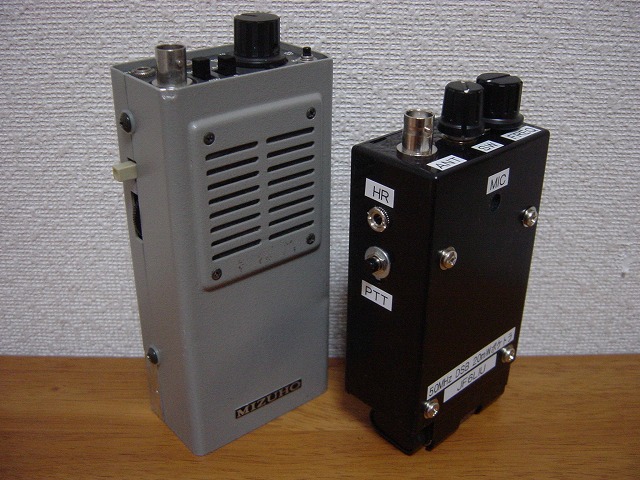

★ MIZUHO製 MX-6Z ★

・周波数帯 50MHz帯
　1台目 A 50.50-50.100 / B 50.250-50.300
　2台目 A 50.150-50.200 / B 50.200-50.250
・モード SSB/CW
・出力 0.25(250mW)
・消費電力受信時 40(mA)/
　　　　　　　送信時 100(mA)SSBアー音時
　　　　　　　　　　　 180(mA)最大
・入力電圧範囲 9(V) >6(V)以上
　12→9V DC/DCを使用のこと
・質量 420(g)実測(本体のみ)

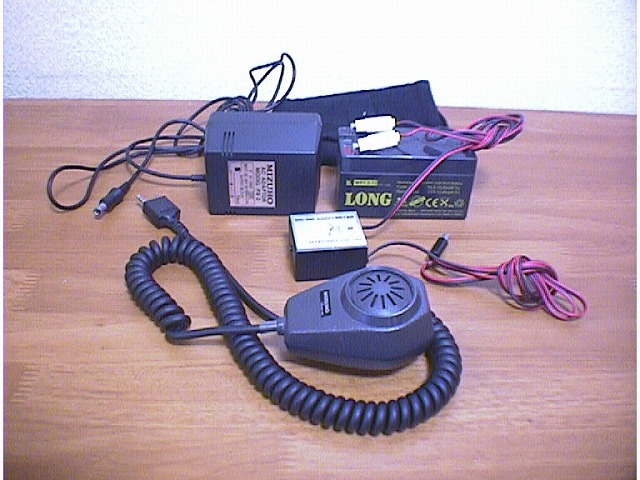

・スピーカマイク(MIZUHO純正)
　マイクで使用し、別のイヤホンで受信してます。
　マイク質量 125(g)実測
・AC電源(MIZUHO純正)
　ほとんど使用したこがない。電池で十分。
・12V→9V DC/DC電源(MIZUHO純正)
　ほとんど使用したこがない。電池で十分。
・2.2Aバッテリー
　これがあれば数日以上連続で使用可能。

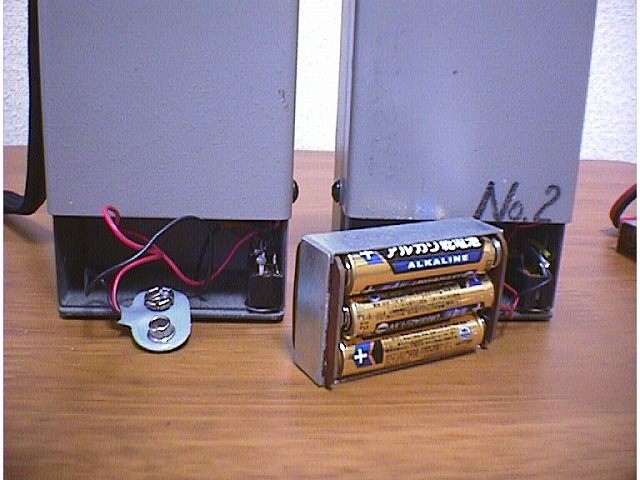

・乾電池
　1台目標準9V(集合電池×1本)
　2台目単4電池×6本

　やはりアルカリ電池単4の方が長持ちします。

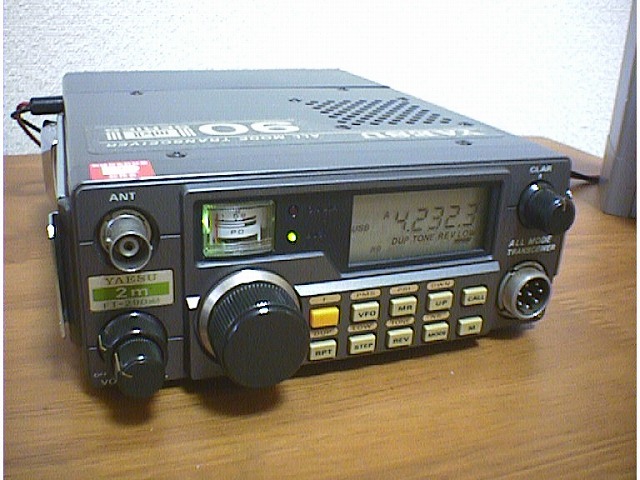

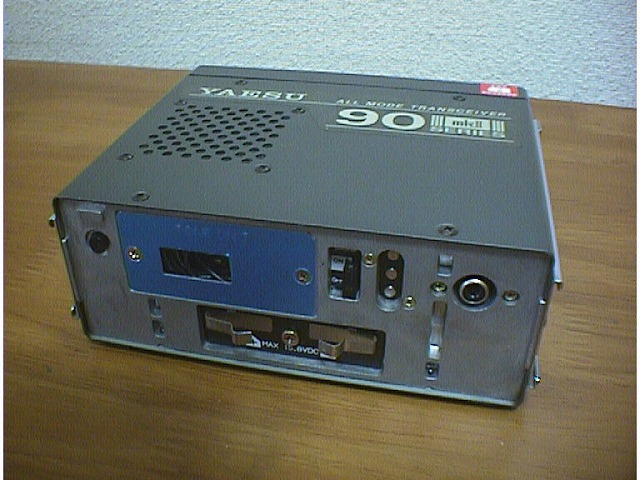

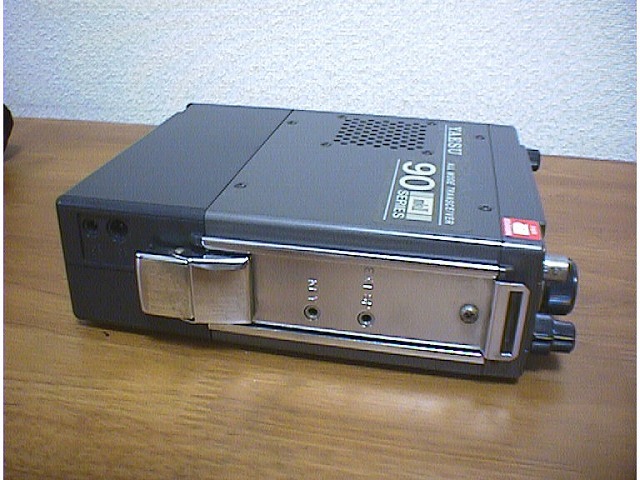

★ YAESU製 FT-290MKII ★

・周波数帯 144MHz帯
・モード SSB/CW/FM
・出力 Low 0.5W / Hi 2.5W
　(リニア搭載時、Low 2.5W / Hi 10W)
・消費電力受信時 80(mA)FM受信時/
　　　　　　　送信時 900(mA)
・入力電圧範囲 8-15.8(V)
・質量 1.06(kg)実測(本体のみ)

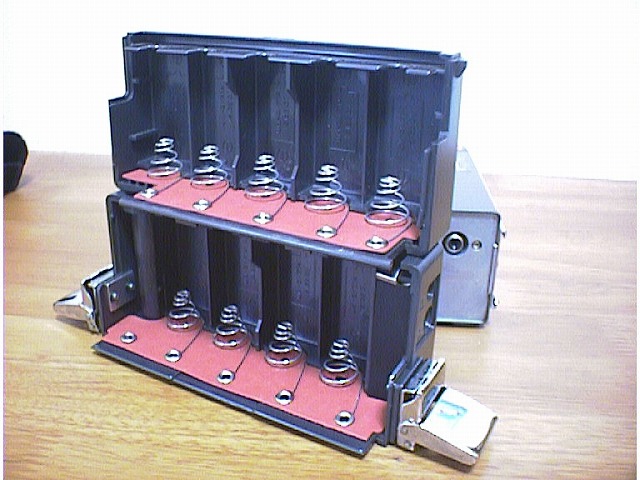

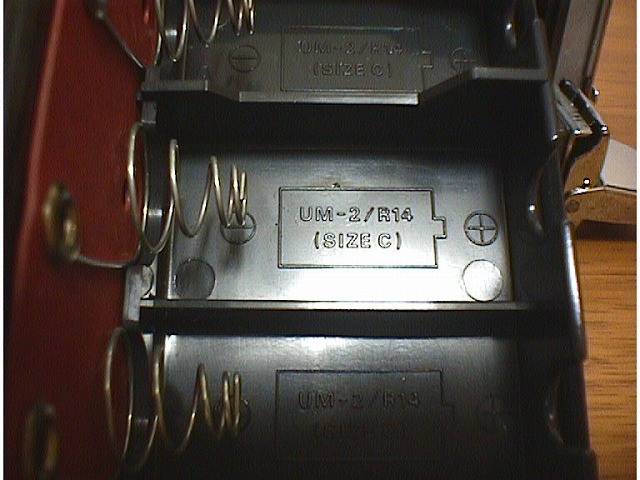

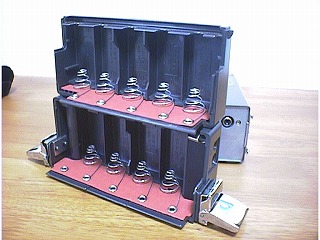

・乾電池ユニット搭載時

・本体

・乾電池単2×9本搭載可能
　(乾電池ユニット搭載時)
・質量 290(g)実測(電池ユニットのみ)
　(但し電池なし)

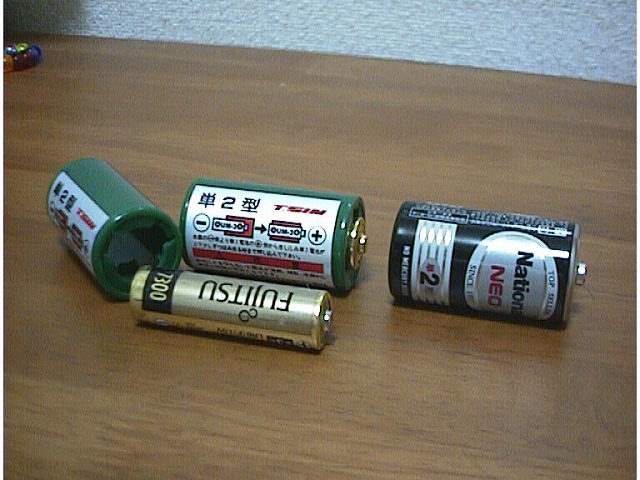

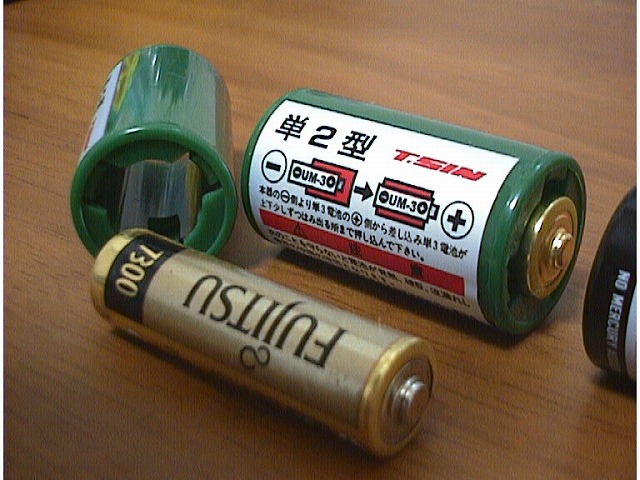

・軽量化するのであれば単3→単2 に変換するアダプタを使用してもいいかも。

・単3→単2 に変換するアダプタ
・単2電池質量55g
・単3電池 + ケース質量30g

よって9本使用した場合、
単2電池質量495g
単3電池 + ケース質量270g となる。

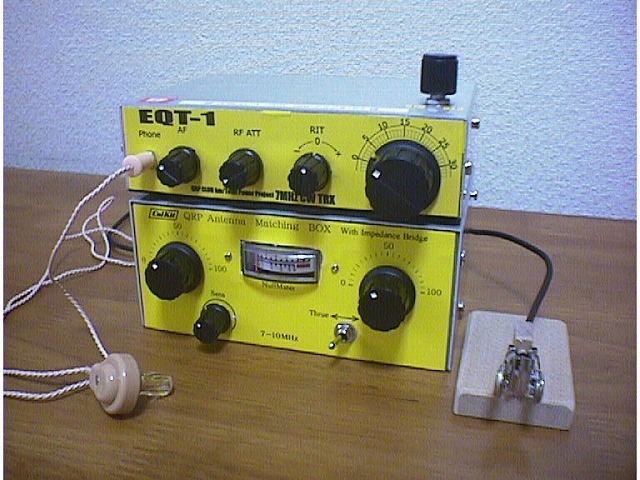

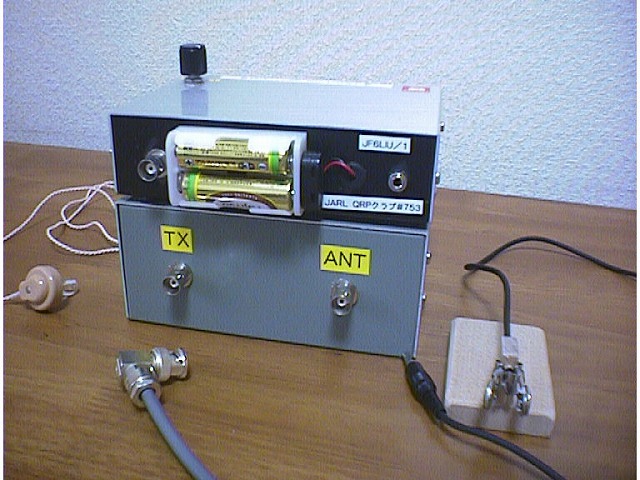

★ EQT-1(The JARL QRP クラブ) ★

・周波数帯 7MHz帯
　7.000 - 7.030
・モード CW
・出力 0.1(100mW)
・消費電力受信時 7.4(mA)/
　　　　　　　送信時 49.7(mA)
・入力電圧範囲 3(V)
・質量 EQT-1 340(g)実測(本体のみ)
　　　　チューナ 300(g)実測
　　　(QRP ANT マッチングBOX)

・乾電池単3×2本
・CalKeyer(エレキー)搭載
・QRP ANT マッチングBOX
　(7～14MHz)～3W程度

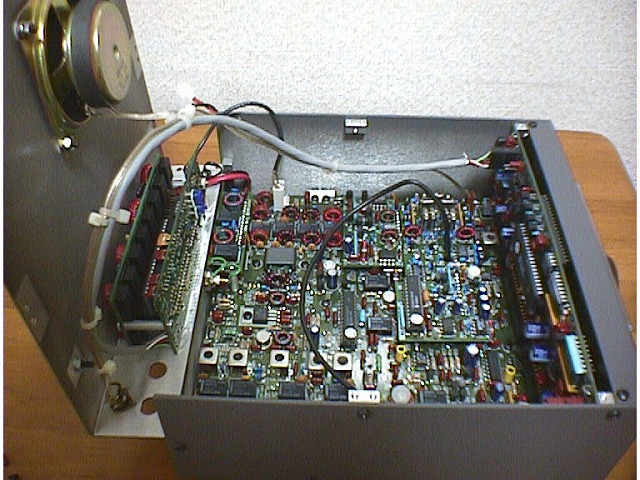

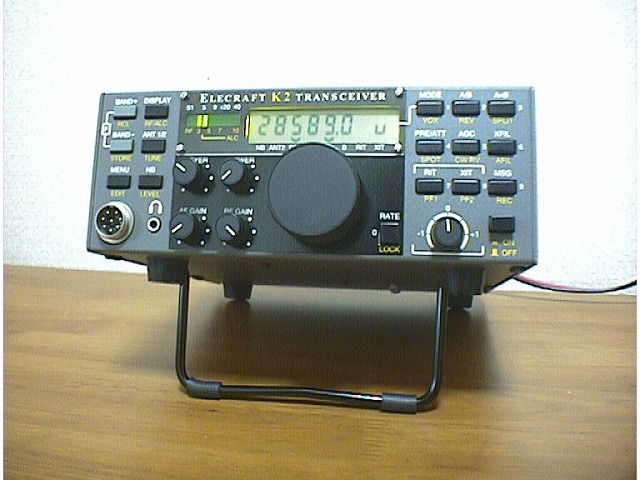

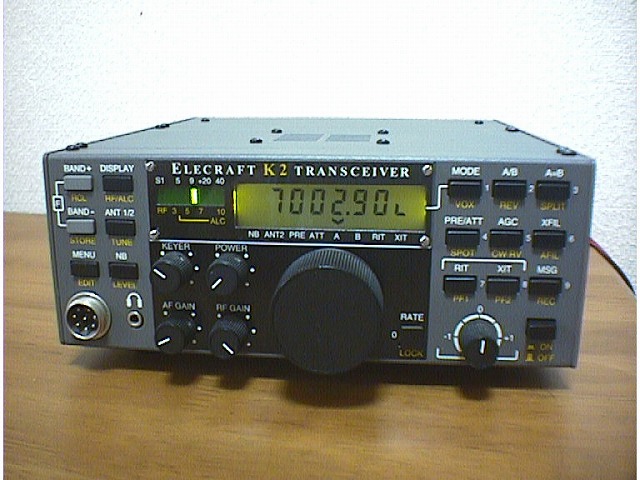

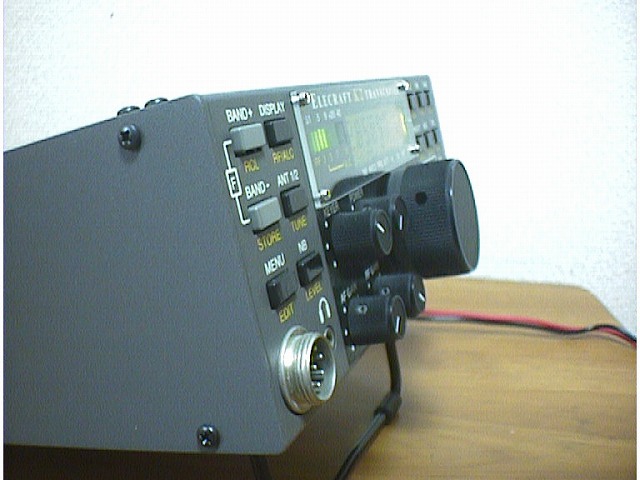

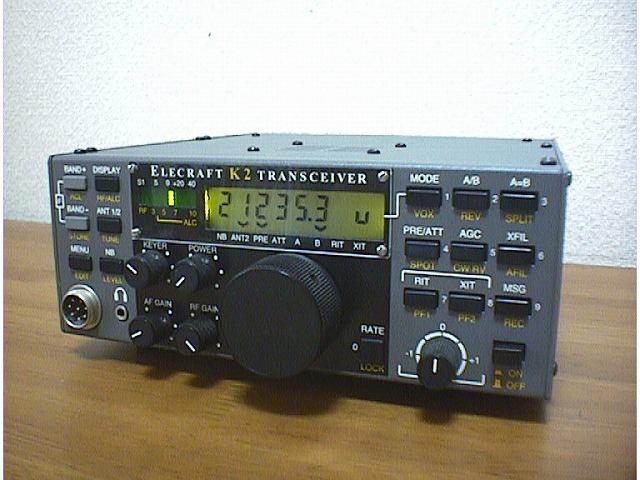

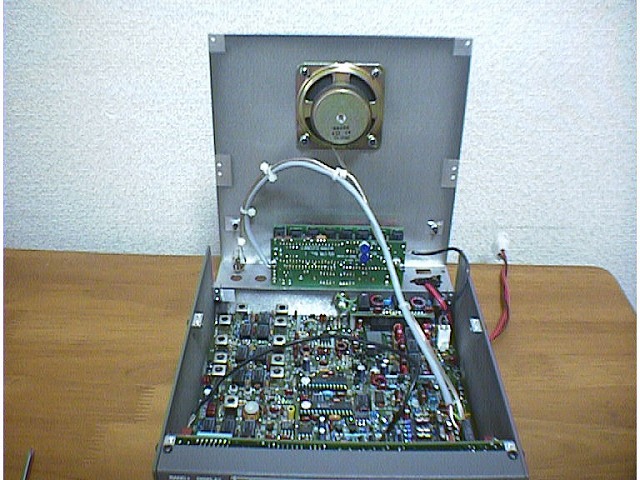

★ ELECRAFT製 K2 TANSCRIVER ★

・周波数帯 1.9M～28MHz帯
　(1.9MHz帯、SSB、
　　オートチューナ内蔵オプション装備)
・モード　SSB/CW
・出力 0.1～15W可変
・消費電力受信時 100-120(mA)/
　　　　　　　送信時 1.8(A)
・入力電圧範囲 8.5-15(V)
・質量 1.6(kg)実測(本体のみ)

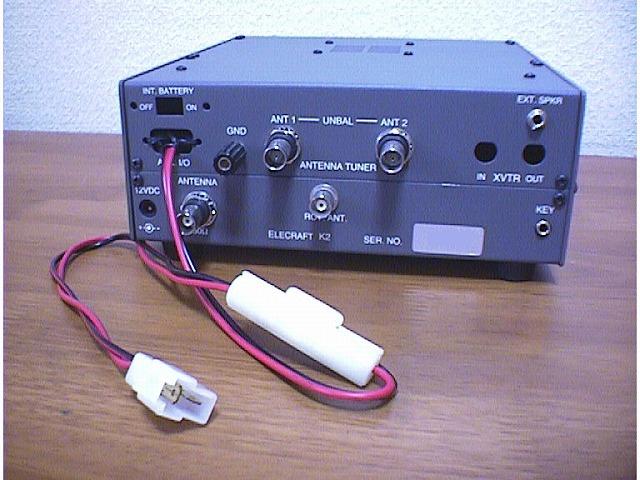

・ANT出力2系統装備
・一般的なDCケーブル接続用に変更

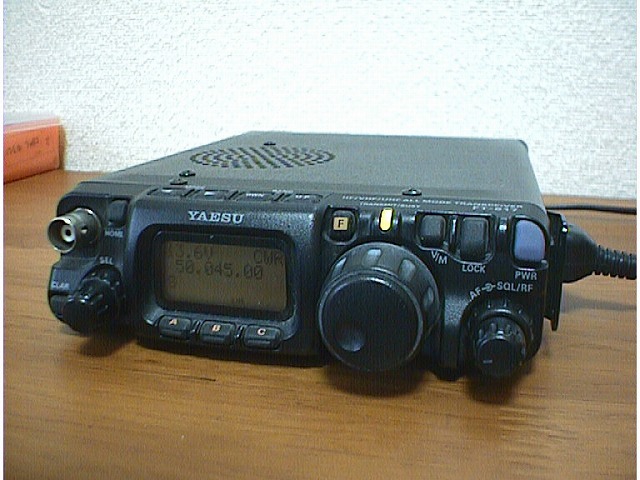

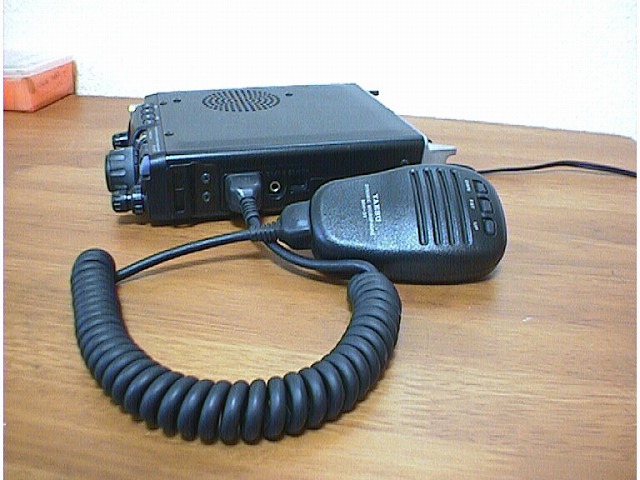

★ YAESU製 FT-817ND TANSCRIVER ★

・周波数帯 1.9～430MHz帯
・モード　SSB/CW/AM/FM
・出力 Low 0.1W / Hi 5W
・消費電力受信時 250(mA)/
　　　　　　　送信時 2(A)
・入力電圧範囲 8-16(V)外部電源
・質量 1.35(kg)実測(本体+マイク)

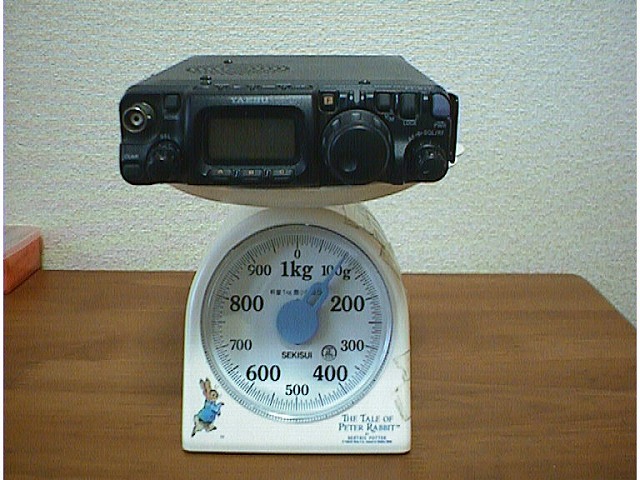

・本体質量 1.1kg
(針は1周しています)

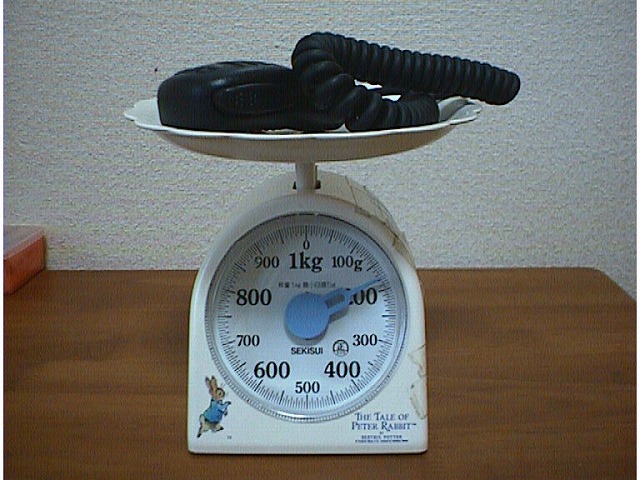

・マイク質量 180g

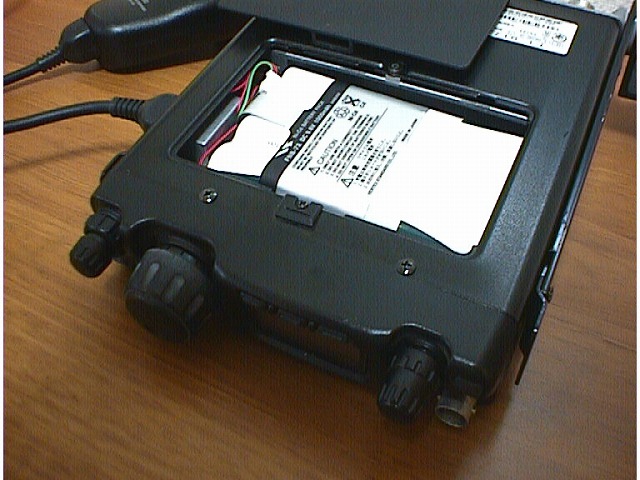

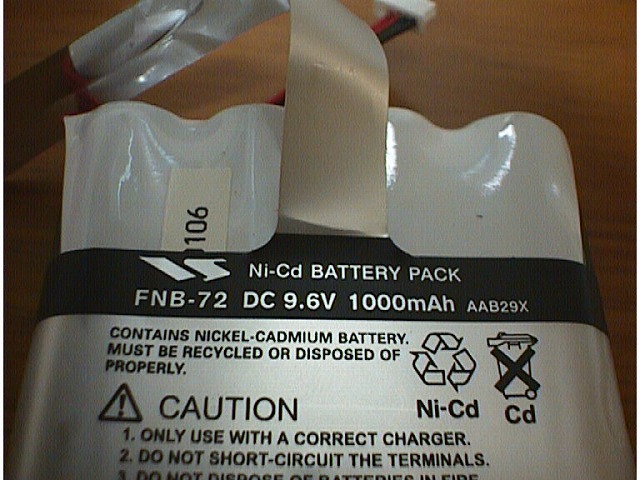

・本体底はバッテリー
(単三電池(ニカド電池) × 8本)

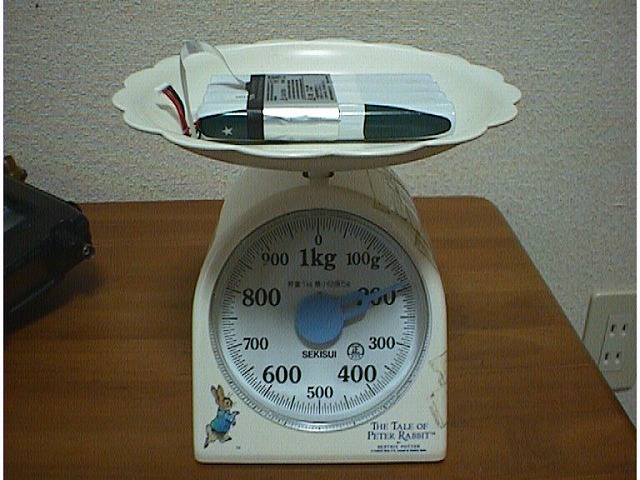

・ニカド電池 190g

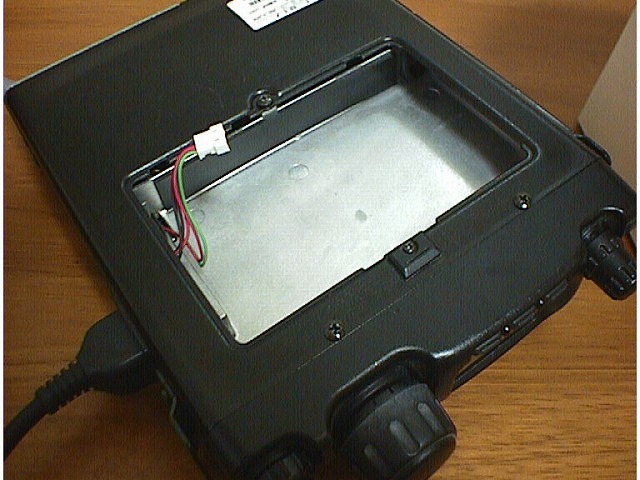

・電池を外した状態

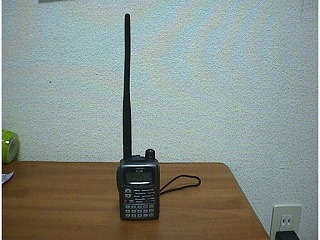

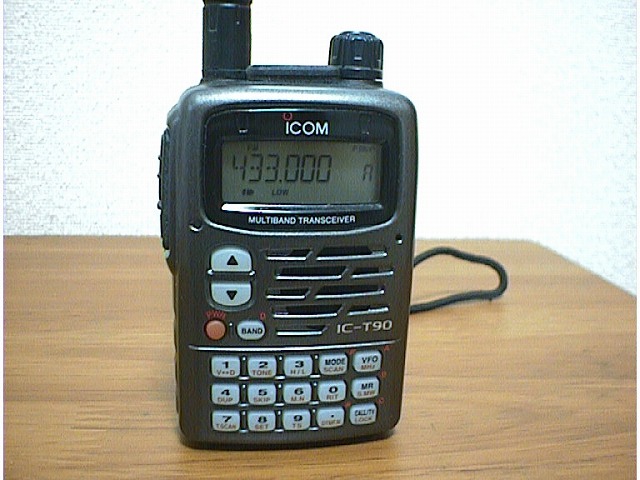

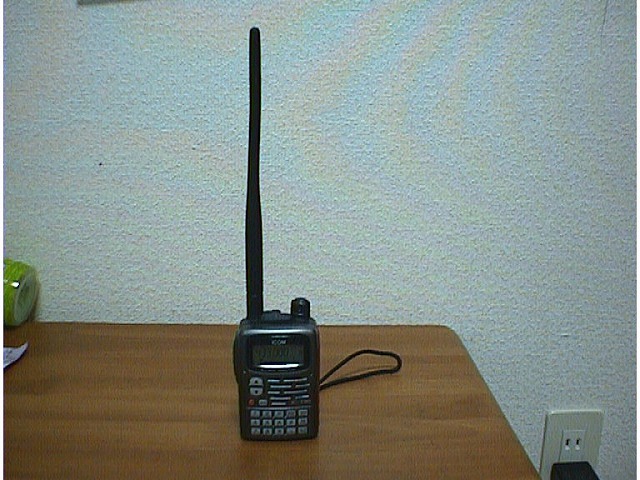

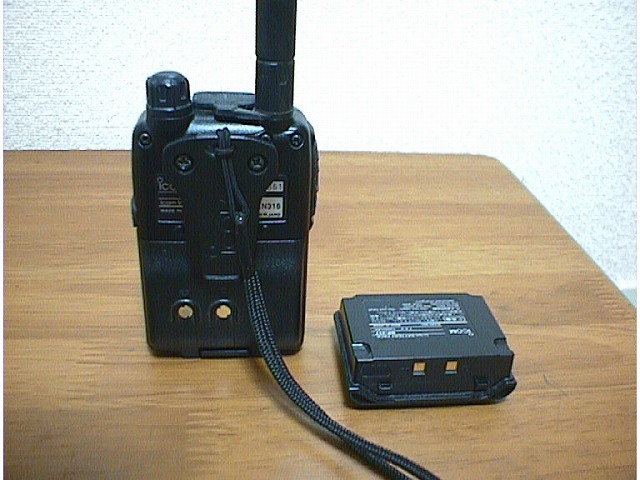

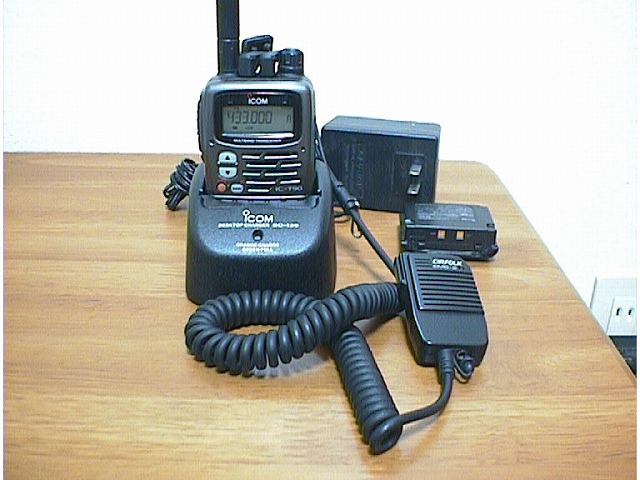

★ ICOM製 IC-T90 TANSCRIVER ★

・周波数帯 50/144/430MHz帯
・モード　FM
・出力 Low 0.5W / Hi 5W
・消費電力受信時 0.8(A) (50/144MHz)
　　　　　　　　　　　　1.2(A)(430MHz)
　　　　　　　送信時 2(A)
・入力電圧範囲 5.5-11(V)
・質量 240(g)実測(本体/バッテリ/ANT含む)
・50MHz使用時のみアンテナの先端を交換

・DISKTOP CHARGER BC-139
・Li ON BATTERY PACK BP-217
・12V DC 1,000mA BC-123

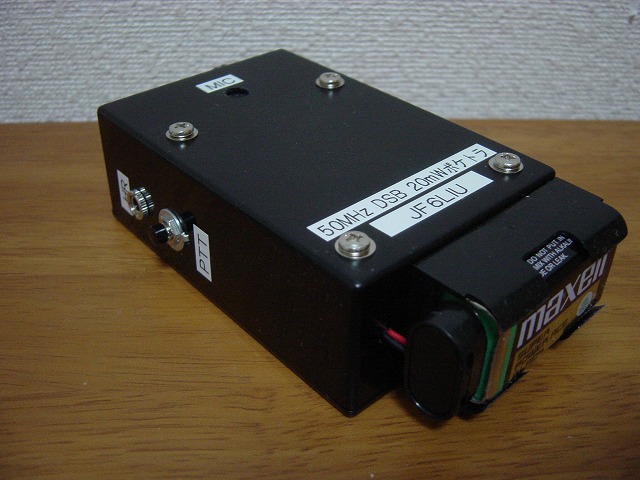

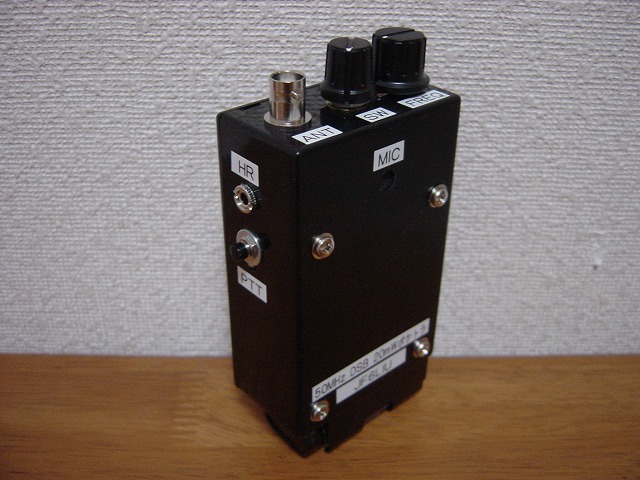

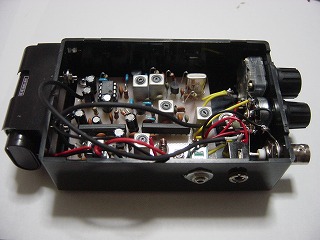

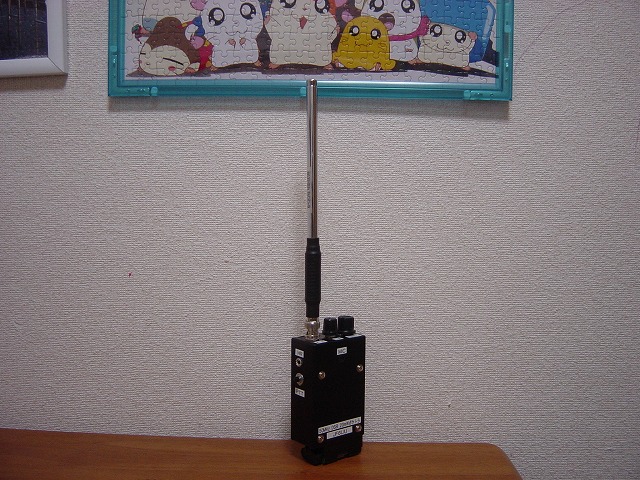

★ ポケロク TANSCRIVER ★

・周波数帯 50MHz帯
・モード　DSB
・出力 20mW
・消費電力受信時 13mA
　　　　　　　送信時 23mA
・入力電圧範囲 9V(006P)
・質量 140(g)実測(本体のみ)

◆ QRP 番外編 ◆

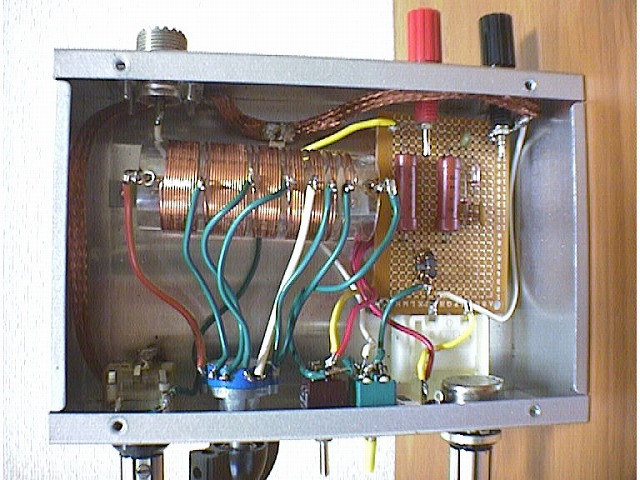

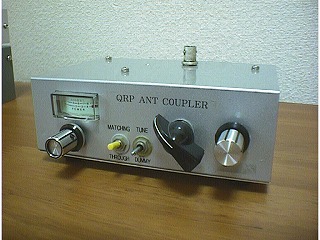

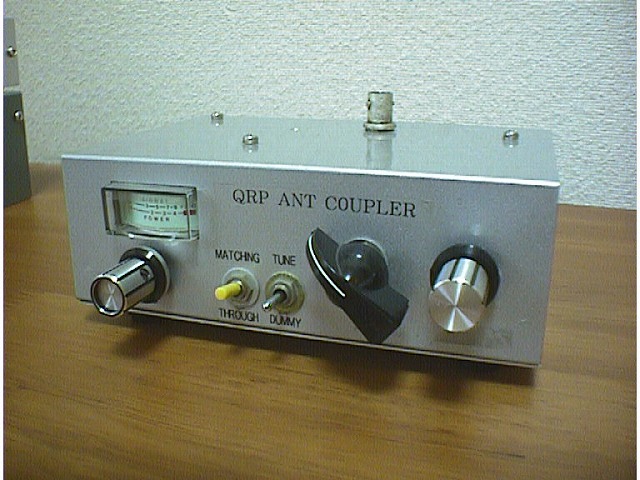

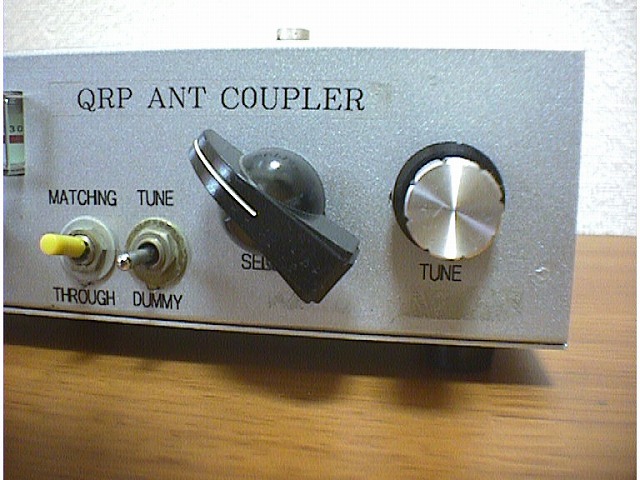

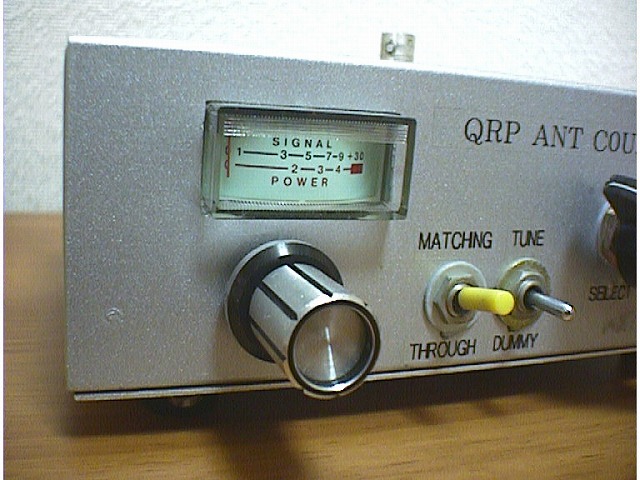

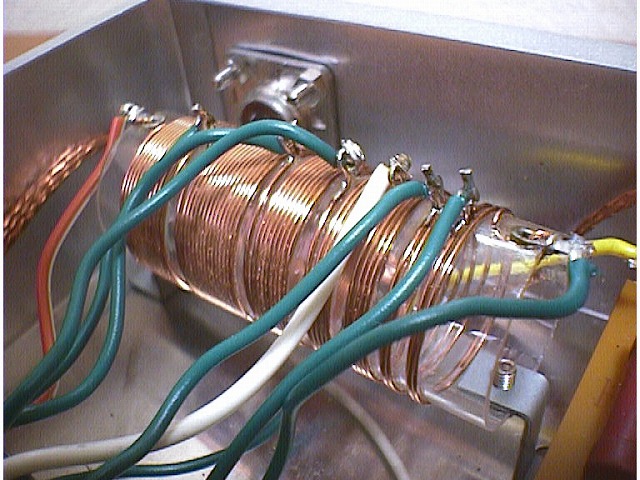

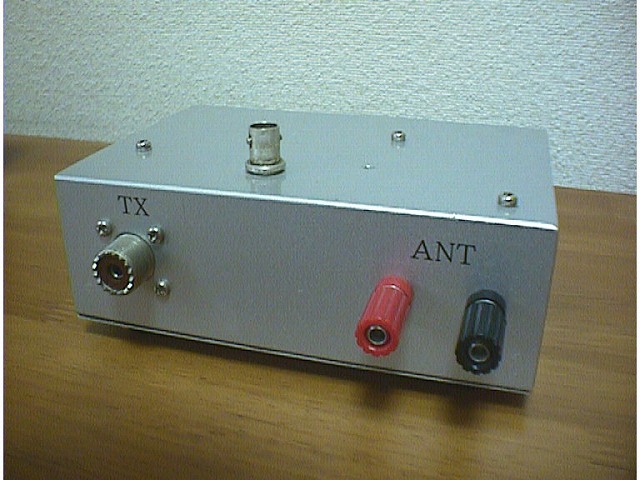

★ QRP ANT COUPLER ★

・周波数帯 7～50MHz帯
・出力～3W程度まで
・質量 345(g)実測

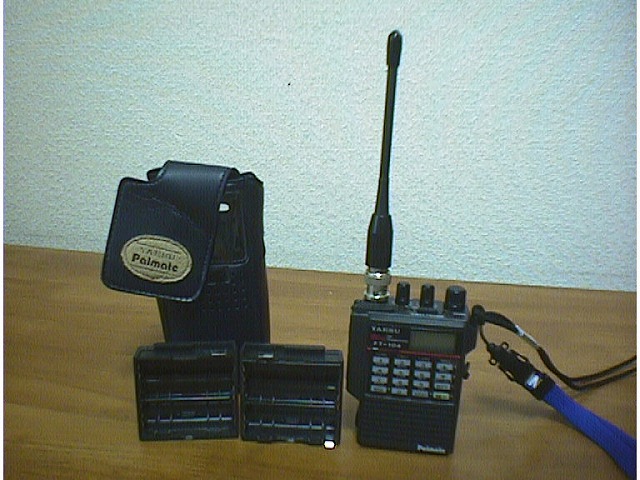

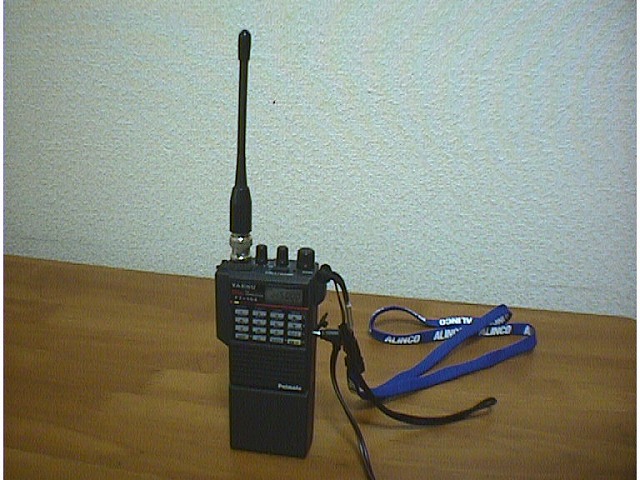

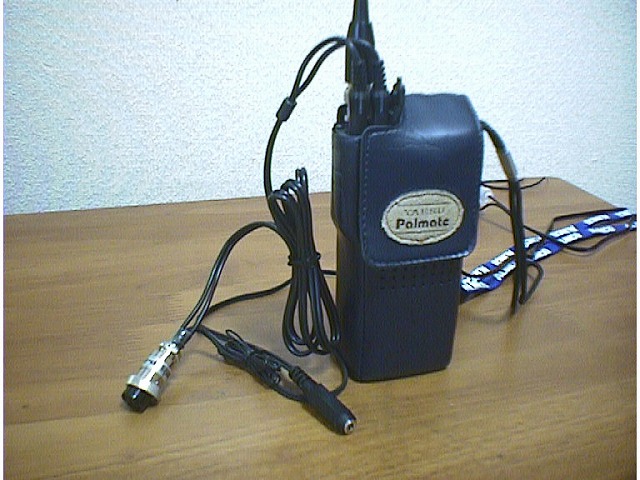

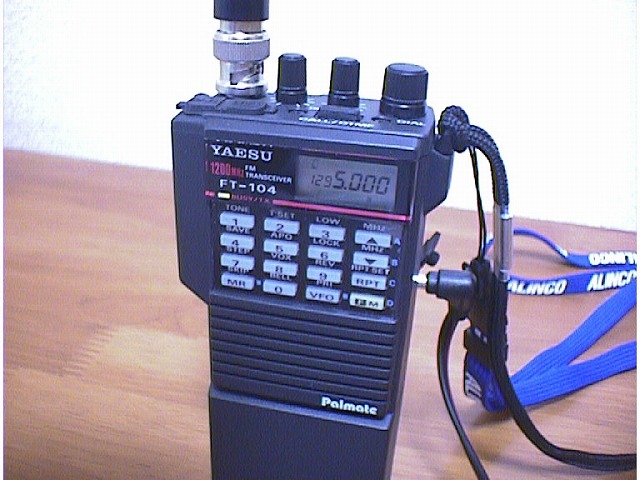

★ YAESU製 FT-104 TANSCRIVER ★

・周波数帯 1200MHz帯
・モード　FM
・出力 Low 0.1W / Hi 1W
・消費電力受信時 63(mA)受信スケルチ時/
　　　　　　　送信時 900(mA)1W
・入力電圧範囲 5.5-15(V)
・質量 320(kg)実測(本体のみ)

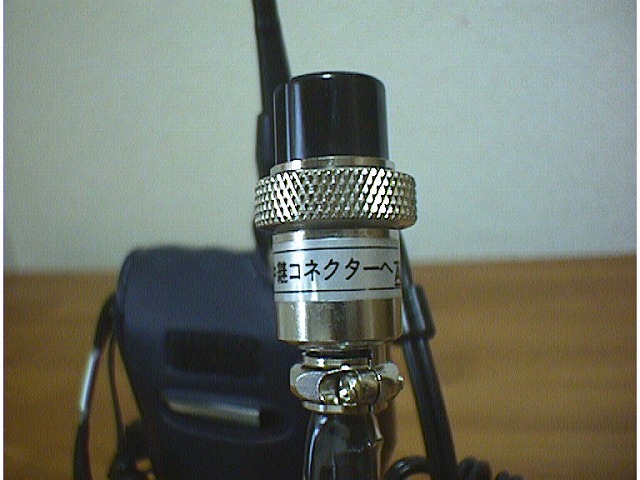

・アドニス中継コネクタへ
　(5.6GHz帯の子機にも使用)

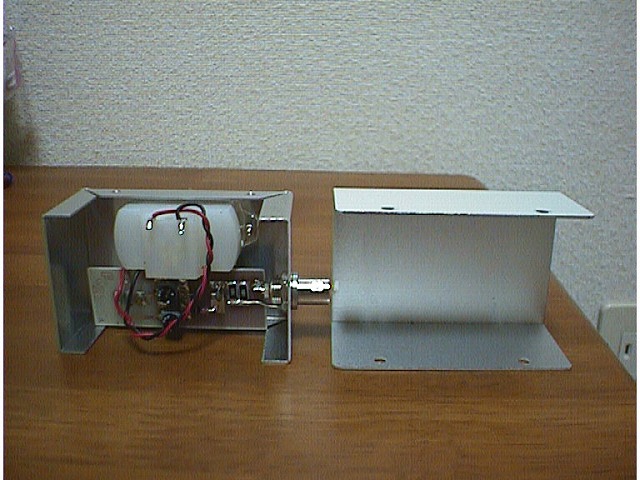

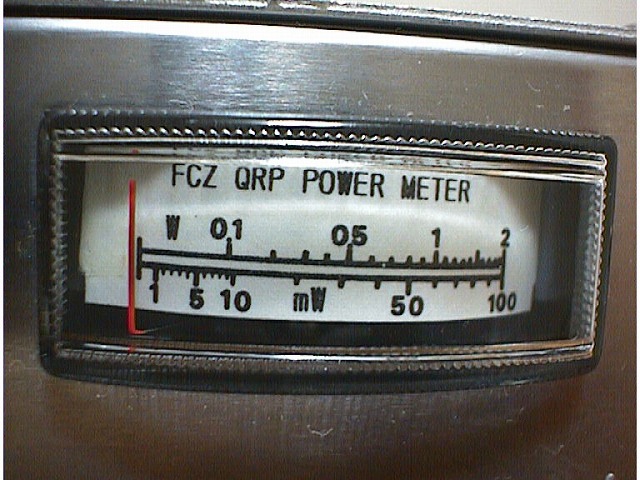

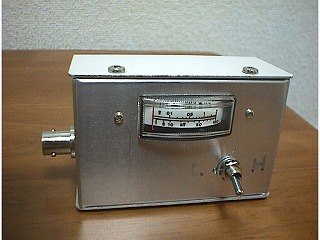

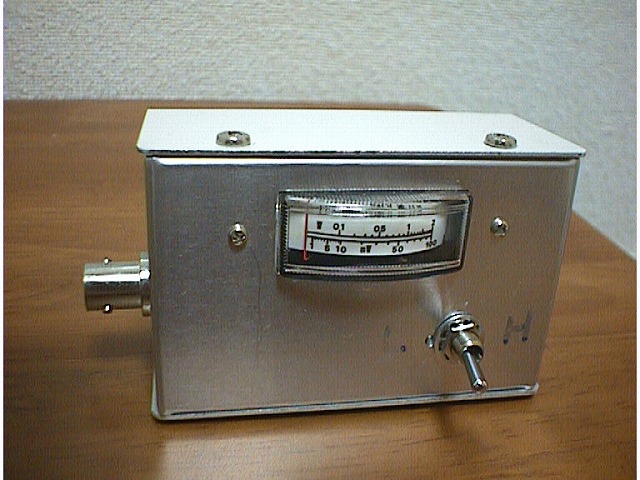

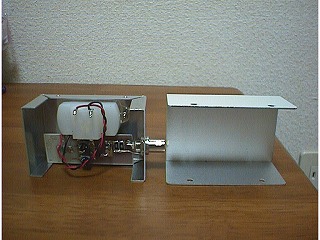

★ QRPパワーメータ キャリブレーション ★

・質量 95(g)(実測)

・L/Hの切替えで、
L時、100mW
H時、2W
まで測定が可能。

・製作は非常に簡単です。
